产品中心>鹤管>顶部装卸鹤管

产品介绍

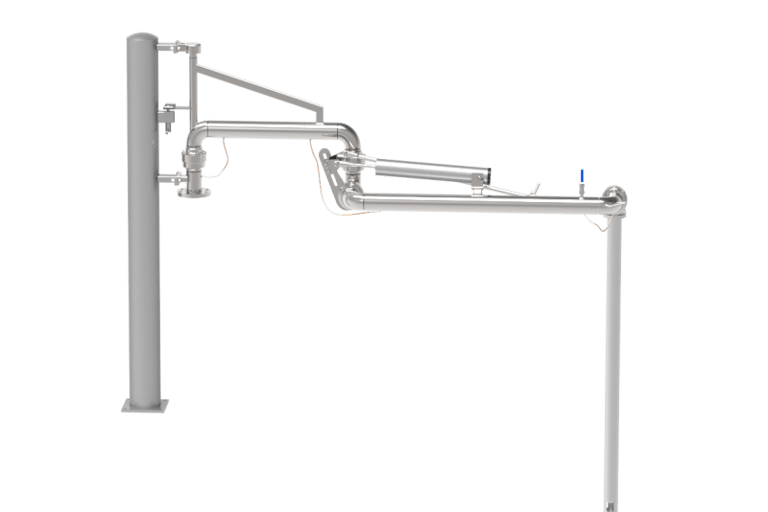

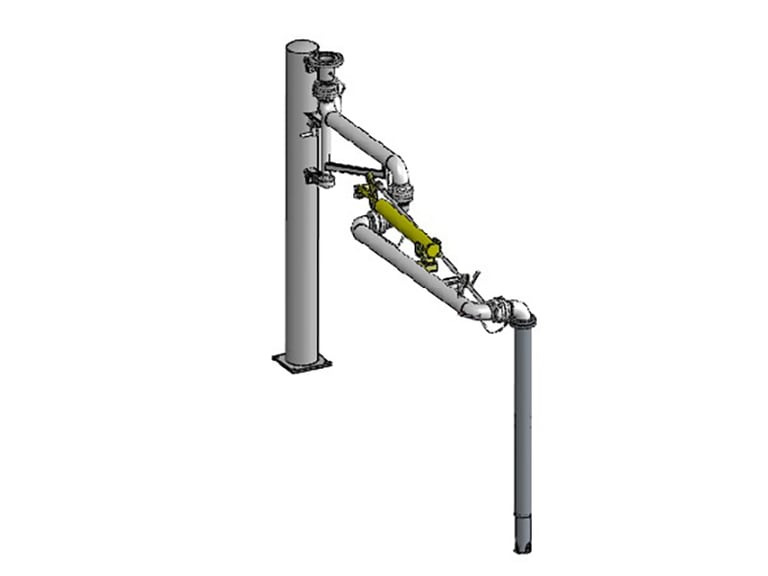

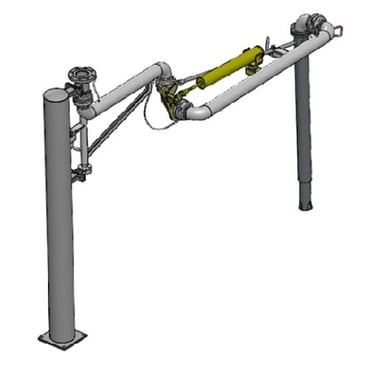

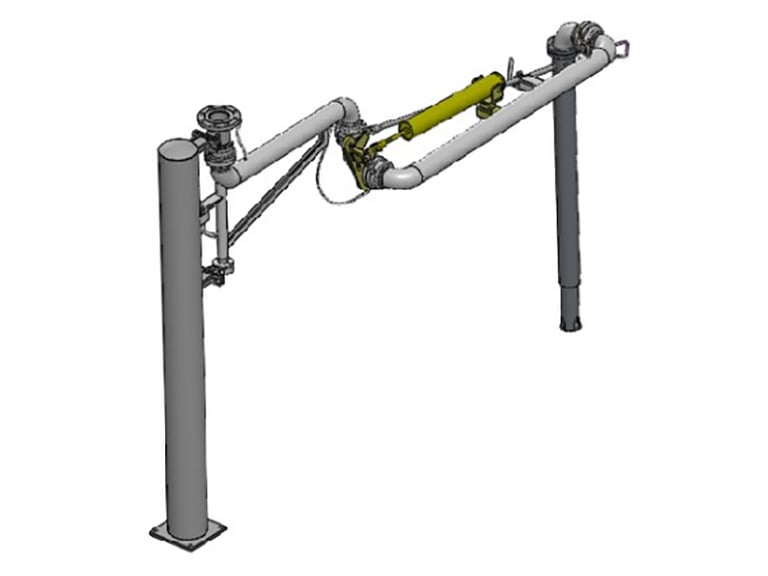

TA024、TA124型顶部装卸鹤管

法兰接口朝上，配合高架管线，装车完毕介质残留较少。整体由管道、结构件及电气附件三部分构成。管道部分包含内臂、外臂、垂管。结构件部分包含支撑立柱、外臂平衡及内外臂锁紧机构组成,电气附件包含导静电带、液位计和归位感应开关（可选项）等组成。

产品细节

• ●装卸臂（鹤管）结构简单。管道部分含有4个旋转接头，确保装卸臂可接入包络范围内的任意槽车灌口。

  ●根据过流介质特性要求，可选用伸缩式垂管，保证液下装车，减少产生静电。对于液上装车垂管上装分流帽或者45°斜开口，可以减小飞溅以及飞溅对槽车罐体的冲击。

  ●装卸臂操作简便，外臂平衡及锁紧机构可确保装卸臂上仰下俯轻便且可将外臂锁定在装车位置。复位锁紧机构可将装卸臂锁定在归位状态。

  ●导静电带、防溢流防静电控制器可避免装卸车过程中静电集聚与防止过量装车的情况发生。

• 适用场合：顶部敞口装卸车

  适用介质：易凝介质、油品、化工品等

  公称通径：DN50～DN200

  设计温度：-40℃〜180℃

  设计压力：0.1〜1.6Mpa
